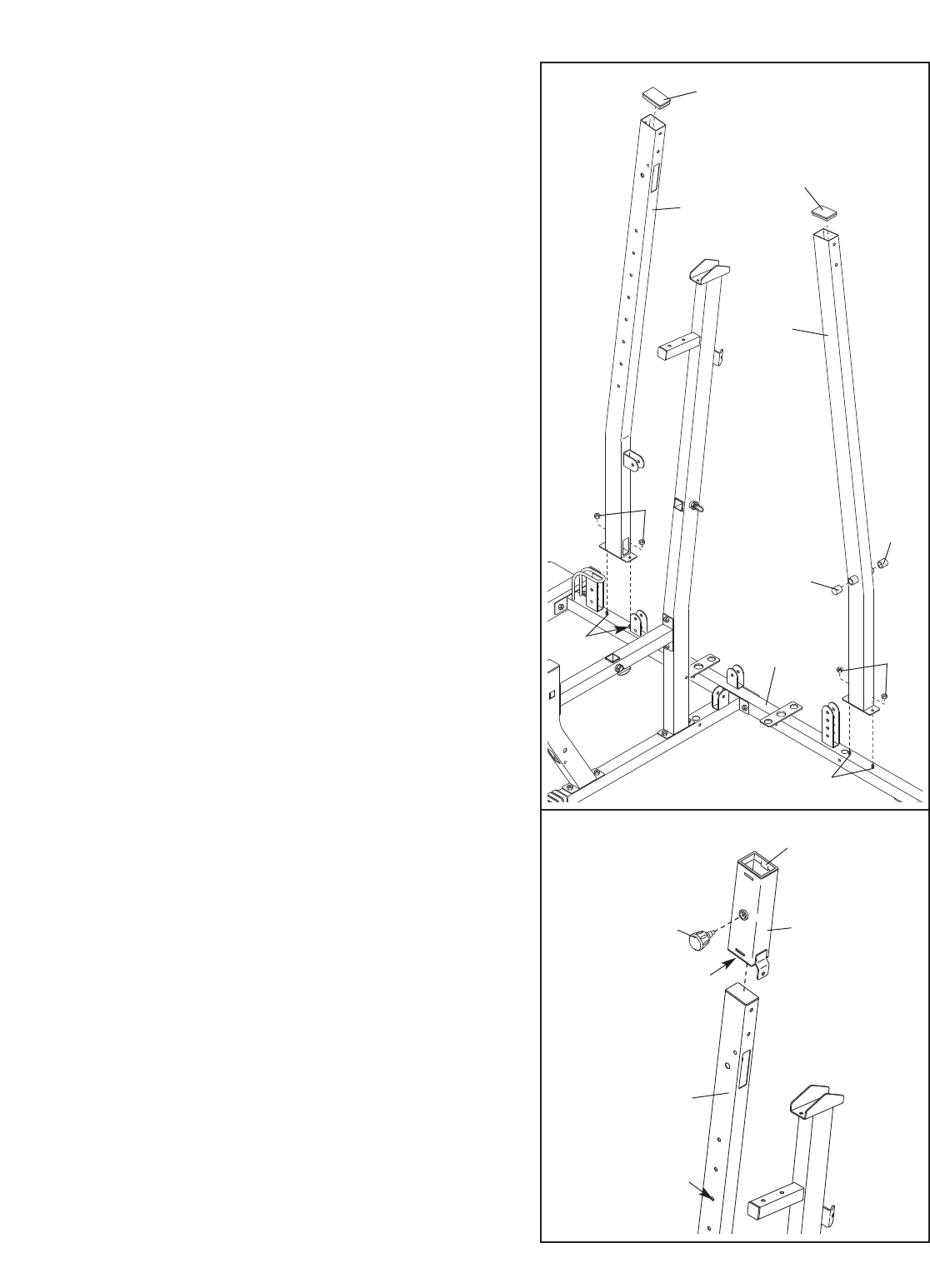

7. Drücken Sie eine 50mm x 75mm Innenkappe (58)

in das obere Endes Hockenpfostens (4). Drücken

Sie auch zwei 25mm runde Außenkappen (121) in

den Pfosten. Schieben Sie den Hocken-Pfosten auf

die zwei angezeigten M10 x 65mm

Schlossschrauben (110) in der langen Basis (101).

Ziehen Sie von Hand eine M10 Nylon-

Verschlussmutter (87) auf jeder Schlossschraube

an.

Ziehen Sie die Verschlussmuttern noch nicht

fest.

Drücken Sie eine 50mm x 70mm Innenkappe (58)

in das obere Ende des Drehpfostens (5). Schieben

Sie den Drehpfosten auf die zwei angezeigten M10

x 65mm Schlossschrauben (110) in der langen

Basis (101). Ziehen Sie von Hand eine M10 Nylon-

Verschlussmutter (87) auf jeder Schlossschraube

an.

Ziehen Sie die Verschlussmuttern noch nicht

fest.

101

121

110

Einstellungslöcher

8. Drücken Sie zwei Drehbuchsen (66) in die

Drehhalterung (46).

Ziehen Sie einen Verstellgriff (65) an der

Drehhalterung (46) an. Orientieren Sie die

Drehhalterung, wie in der Zeichnung angedeutet.

Schieben Sie die Halterung auf den Drehpfosten (5)

und lassen Sie den Verstellgriff in einem der

Einstellungslöcher einsrasten.
